Rola czujnika położenia wału korbowego w układzie sterowania silnikiem
Sygnał z czujnika położenia wału korbowego (CKP) jest dla sterownika silnika punktem odniesienia do wyznaczenia prędkości obrotowej i położenia wału. Na tej podstawie ECU wyzwala zapłon i dawkuje paliwo. Bez stabilnego sygnału sterownik nie ma „zegara” pracy silnika, więc cały układ sterowania traci spójność.
Najbardziej widać to przy rozruchu. Jeśli CKP nie podaje wiarygodnych impulsów podczas kręcenia rozrusznikiem, silnik potrafi nie podjąć pracy mimo prawidłowego zasilania paliwem i sprawnego akumulatora. W jeździe objawia się to też pod obciążeniem: sterownik może chwilowo „gubić” synchronizację, co kończy się szarpnięciem albo spadkiem mocy. Czasem dzieje się to bez żadnego ostrzeżenia.
CKP działa w parze z czujnikiem położenia wałka rozrządu (CMP). CMP pomaga sterownikowi rozróżnić fazy pracy cylindrów i kontrolować korelację sygnałów. Gdy zależność CKP–CMP przestaje się zgadzać, ECU potrafi przejść w tryb awaryjny, ograniczyć osiągi lub wydłużyć rozruch, bo synchronizacja wymaga więcej obrotów.
Brak sygnału, zniekształcenie przebiegu albo nieregularne przerwy w impulsach kończą się reakcją sterownika: od zapisania błędu po odcięcie wtrysku i zapłonu. W praktyce bywa tak, że auto gaśnie na gorącym silniku i odpala dopiero po kilku minutach postoju. To klasyka.
Odmiany czujników i różnice w generowanym sygnale
W samochodach spotyka się dwa główne typy CKP: magnetoindukcyjne i wykorzystujące zjawisko Halla. Różnią się budową, okablowaniem i tym, co da się sprawdzić miernikiem bez oscyloskopu. To ważne, bo identyczna procedura pomiarowa dla obu typów prowadzi do błędnych wniosków.
Czujnik magnetoindukcyjny jest najczęściej 2-przewodowy i sam generuje napięcie przemienne. Im wyższa prędkość obrotowa, tym większa amplituda sygnału. Podczas kręcenia rozrusznikiem wartości są niższe, przy wyższych obrotach rosną, więc ocena „czy coś jest” zależy od warunków pomiaru i szczeliny między czujnikiem a kołem impulsowym.
Wersja Halla pracuje jako czujnik aktywny. Zwykle ma 3 przewody: zasilanie, masę i wyjście sygnałowe. Na wyjściu pojawia się przebieg cyfrowy, a bez poprawnego zasilania nie będzie żadnego sygnału, nawet gdy mechanicznie wszystko jest w porządku. Przy takich czujnikach weryfikacja napięć na wtyczce to podstawowy etap diagnostyki.
W instalacjach spotyka się odniesienie 5 V albo zasilanie 12 V, zależnie od rozwiązania producenta i konkretnego silnika. Te liczby nie są detalem: brak stabilnych 5 V z ECU potrafi wywołać błędy kilku czujników jednocześnie, a spadki na masie lub słabe styki potrafią „ucinać” sygnał Halla bez fizycznego uszkodzenia elementu.
Konstrukcyjnie czujniki CKP różnią się także końcówką pomiarową, sposobem mocowania i odpornością na temperaturę. Widać to szczególnie przy czujnikach montowanych w okolicy koła zamachowego, gdzie pracują w wyższej temperaturze i dostają więcej brudu. Im trudniejsze warunki, tym częściej problemy wracają falami.
Lokalizacja czujnika i elementy współpracujące, które wpływają na odczyt

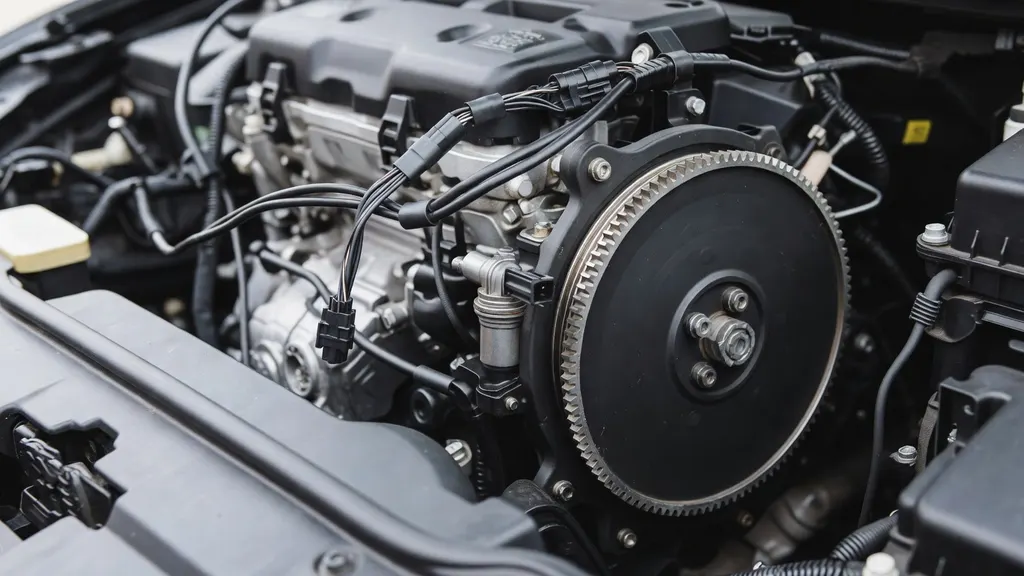

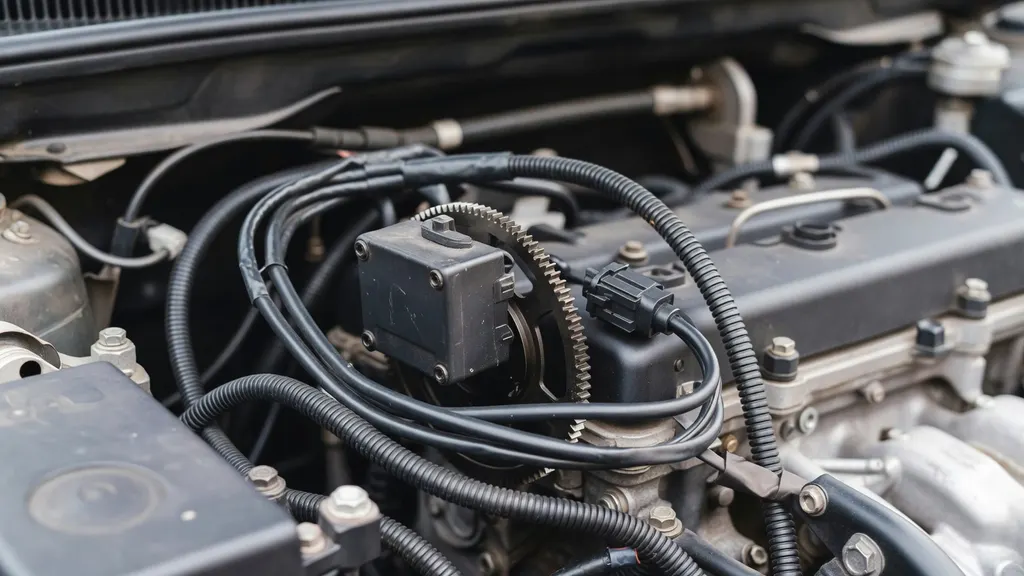

CKP bywa montowany przy kole zamachowym, przy kole pasowym wału korbowego albo w okolicy obudowy skrzyni biegów. Lokalizacja zależy od tego, gdzie producent umieścił koło impulsowe i jak poprowadził wiązkę. Czasem czujnik jest na wierzchu, a czasem schowany tak, że dostęp zaczyna się od demontażu osłon, przewodów dolotu albo nadkola.
Elementem współpracującym jest koło impulsowe, nazywane też kołem zębatym lub tarczą sygnałową. Zwykle ma brakujący ząb albo fragment o innej geometrii, co pozwala sterownikowi rozpoznać punkt odniesienia w pełnym obrocie wału. Jeśli koło jest pęknięte, poluzowane albo zanieczyszczone metalicznym nalotem, przebieg potrafi wyglądać poprawnie tylko częściowo.
Liczy się szczelina pomiarowa i osiowanie. Za duży odstęp osłabia sygnał indukcyjny i zwiększa podatność na zakłócenia, a zbyt mały kończy się ocieraniem lub uszkodzeniem końcówki czujnika. W serwisie często widać czujnik „dobity” na siłę po wymianie sprzęgła albo po naprawie rozrządu, kiedy coś się minimalnie przesunęło. I zaczyna się seria dziwnych objawów.
Osobny temat to przewody: masa, ekranowanie i wtyczki. Wiązka idzie często blisko rozrusznika, alternatora i przewodów wysokoprądowych, więc zakłócenia nie są abstrakcją. Zaśniedziałe piny albo popękana izolacja przy samym czujniku potrafią wyglądać niegroźnie, a w praktyce dają sporadyczne zaniki sygnału, zwłaszcza na nierównościach.
Objawy uszkodzenia czujnika położenia wału i typowe scenariusze awarii
Najbardziej jednoznaczny objaw to brak rozruchu mimo kręcenia rozrusznikiem. Sterownik nie widzi obrotów, więc nie steruje wtryskiem i zapłonem w sposób pozwalający uruchomić silnik. Zdarza się też wariant „odpala i gaśnie” po sekundzie, gdy sygnał pojawia się na moment i zanika.
Gdy auto jeździ, problemy częściej przybierają formę przerywania, gaśnięcia na wolnych obrotach albo krótkich spadków mocy. Nierówna praca na biegu jałowym nie musi być stała: silnik potrafi falować przez kilkanaście sekund i wrócić do normy, jakby nic się nie stało. To irytujące, bo usterka jest trudna do powtórzenia w warsztacie.
W trasie typowy jest scenariusz szarpnięcia przy przyspieszaniu albo chwilowego „odcięcia”, po którym silnik wraca do normalnej pracy. Takie objawy często nasilają się, gdy jednostka jest rozgrzana. W praktyce wiele aut trafia na diagnostykę z opisem: po nagrzaniu gaśnie na światłach, a potem trzeba chwilę odczekać.
Kontrolka silnika bywa zapalona, ale nie jest regułą. Przy krótkich zanikach sygnału sterownik potrafi zarejestrować zdarzenie jako błąd sporadyczny. Zdarza się też, że błąd dotyczy korelacji CKP–CMP, mimo że winny jest sam CKP, wiązka albo koło impulsowe.
Objawy CKP łatwo pomylić z problemami z zasilaniem, masą, rozrusznikiem, przekaźnikami czy immobilizerem. Gdy podczas kręcenia rozrusznikiem sterownik widzi obroty, a silnik i tak nie odpala, trop często prowadzi w inną stronę. Gdy obrotów nie ma, CKP i jego tor sygnałowy wracają na pierwsze miejsce.
Diagnostyka elektryczna i analiza sygnału czujnika
Sprawdzenie zaczyna się od rzeczy przyziemnych: stan wiązki, wtyczka, piny, prowadzenie przewodów. Wystarczy lekko nadłamany przewód przy wtyczce, żeby usterka ujawniała się tylko na drganiach. W serwisie nieraz wychodzi to dopiero po poruszeniu wiązką na pracującym silniku, gdy obroty nagle spadają.
W czujnikach indukcyjnych wykonuje się pomiar rezystancji uzwojenia. Wynik powinien być stabilny i powtarzalny; skoki odczytu przy poruszaniu przewodem albo chwilowe przerwy sugerują uszkodzenie wewnętrzne albo problem na złączu. Sama wartość liczbowa zależy od konstrukcji czujnika, więc ważniejsze jest wykrycie przerwy, zwarcia i niestabilności niż „trafienie” w jedną uniwersalną normę.
Przy czujniku Halla kluczowe jest sprawdzenie zasilania i masy na wtyczce oraz tego, czy na przewodzie sygnałowym pojawia się zmiana stanu podczas kręcenia silnikiem. Brak zasilania eliminuje czujnik z gry, bo nawet sprawny element nie wygeneruje przebiegu. Jeśli zasilanie jest, a sygnału nie ma, wtedy rośnie podejrzenie uszkodzenia czujnika, przerwy w przewodzie sygnałowym albo problemu z kołem impulsowym.

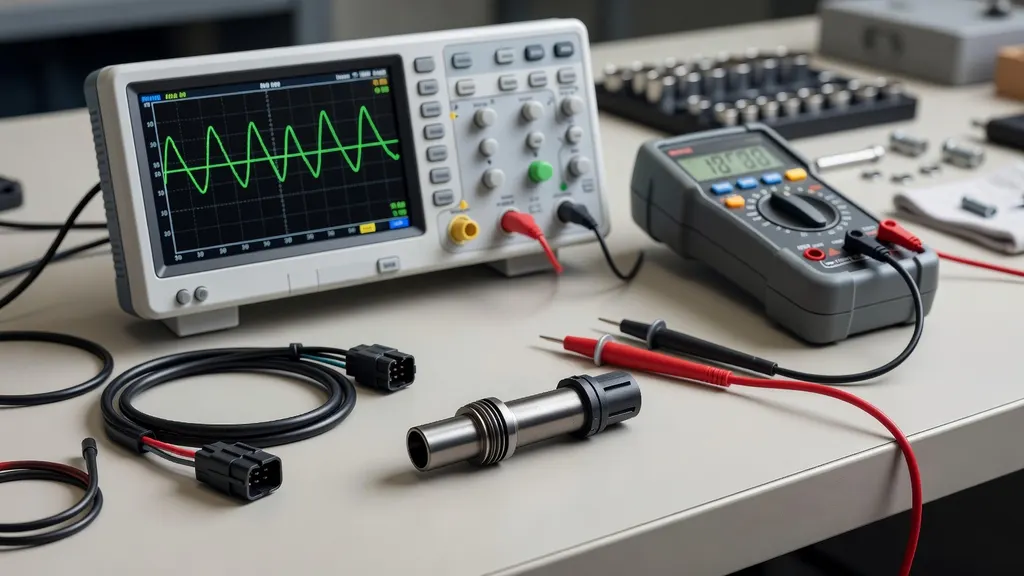

Najwięcej mówi przebieg z oscyloskopu, gdy jest dostępny. W indukcyjnym CKP istotna jest amplituda i regularność impulsów; spłaszczone wierzchołki, szum i zniekształcenia często idą w parze z nieprawidłową szczeliną, zabrudzeniem końcówki lub uszkodzeniem koła. W sygnale Halla szuka się stabilnych przejść między stanami i braku „drgań” na zboczach. Brakujący ząb powinien być czytelny jako dłuższa przerwa w sekwencji.
Usterki zależne od temperatury potrafią wyglądać banalnie: zimny silnik odpala, gorący nie. Wtedy pomiar rezystancji czujnika indukcyjnego na zimno i po nagrzaniu bywa rozstrzygający, podobnie jak obserwacja sygnału, gdy element jest podgrzany. Takie przerwy wewnętrzne zdarzają się częściej, niż wynikałoby z oględzin.
Podczas pomiarów trzeba unikać zwarć i nie podpinać się „na ślepo” do losowych pinów. Sterownik silnika jest wrażliwy na błędne podanie napięcia i zwarcie do masy. Jeden nieostrożny ruch wystarczy.
Diagnostyka komputerowa i przyczyny zapisów błędów w sterowniku
W pamięci usterek pojawiają się kody związane z brakiem sygnału CKP, sygnałem nierealnym albo błędną korelacją z CMP. W praktyce te grupy błędów mają różną wagę diagnostyczną: brak sygnału jest najbliżej czujnika i wiązki, a korelacja potrafi wskazywać też na mechanikę silnika.
Szybkim wskaźnikiem jest parametr obrotów w danych bieżących podczas kręcenia rozrusznikiem. Jeśli sterownik pokazuje 0 obr/min, a rozrusznik kręci normalnie, problem z CKP lub jego torem sygnałowym staje się bardzo realny. Jeśli obroty są widoczne, a silnik nie odpala, przyczyna leży gdzie indziej.
Błędy nie zawsze oznaczają uszkodzony czujnik. Złe masy, spadki napięcia podczas rozruchu, zakłócenia z instalacji, uszkodzona izolacja przewodów albo przetarcie ekranu potrafią generować „nierealny sygnał”. Zdarza się też, że winne jest koło impulsowe: pęknięte, krzywe, zabrudzone opiłkami lub z przesuniętym punktem odniesienia.
Korelacja CKP–CMP bywa pułapką, bo sterownik widzi tylko zależność sygnałów. Jeśli rozrząd jest przestawiony, koło na wałku rozrządu ma luz albo napinacz nie trzyma, błąd może wracać mimo wymiany czujników. W warsztatach regularnie trafiają auta po „wymienionym CKP”, które nadal zapisują korelację, bo problem siedzi w mechanice.
Sporadyczne błędy często wychodzą przy drganiach, wilgoci i zmianach temperatury. Luźny pin w kostce potrafi zachowywać się poprawnie na postoju i rozłączać przy pierwszym przejeździe przez próg zwalniający. Takie rzeczy naprawdę się zdarzają.
Skutki dalszej eksploatacji, działania naprawcze i koszty
Jazda z niesprawnym CKP to ryzyko gaśnięcia i nagłej utraty mocy. Najgorszy moment to manewr na skrzyżowaniu albo wyprzedzanie, gdy silnik przerywa bez zapowiedzi. Dochodzi do tego nieprzewidywalny rozruch: raz odpala od strzału, innym razem kręci do wyczerpania akumulatora.
Nie każda usterka kończy się wymianą czujnika. Jeśli problemem jest korozja pinów, słaby styk masy albo przetarta wiązka, poprawa połączeń i przywrócenie ekranowania rozwiązuje temat. Z drugiej strony czyszczenie czujnika zabrudzonego opiłkami ma sens tylko wtedy, gdy źródło opiłków jest opanowane; inaczej objaw wraca.
Sama wymiana CKP bywa prosta, ale dostęp potrafi ją zamienić w ciężką robotę. Często przeszkadza rozrusznik, osłony, podpora silnika albo elementy wydechu. Zdarzają się też zapieczone śruby i uszkodzone gniazdo czujnika, a po montażu trzeba dopilnować szczeliny pomiarowej, jeśli konstrukcja ją przewiduje. Inaczej sygnał będzie za słaby już na starcie
Przy tej pracy warto ocenić stan koła impulsowego, jego mocowanie i bicie, a także prowadzenie wiązki w miejscu, gdzie ociera o uchwyty lub obudowę. W praktyce po wymianie czujnika zdarza się, że usterka wraca, bo przewód dotyka gorącego elementu i izolacja pęka po kilku dniach.
Koszt składa się z części, robocizny i diagnostyki. Sama część zależy od marki i typu czujnika; różnice między zamiennikami i elementami oryginalnymi potrafią być duże. Robociznę podbija dostęp i konieczność demontażu osprzętu, a diagnostyka rośnie, gdy objaw jest sporadyczny i wymaga jazdy testowej oraz analizy sygnału.
