Rola tarcz hamulcowych w układzie hamulcowym i typowe tryby zużycia
Tarcza hamulcowa jest jedną z dwóch powierzchni ciernych w hamulcu tarczowym. To od niej w dużej mierze zależy nie tylko droga hamowania, ale też powtarzalność działania po kilku mocniejszych wytraceniach prędkości. Gdy tarcza traci stabilność wymiarową albo ma nierówną powierzchnię pracy, kierowca czuje to szybciej niż na papierze w wynikach pomiarów.
Najwięcej dzieje się w temperaturze. Podczas hamowania energia kinetyczna zamienia się w ciepło i jeśli układ nie nadąża z jego odprowadzeniem, pojawia się spadek skuteczności. Fading może wynikać z przegrzania klocka, tarczy albo płynu, a do tego dochodzą lokalne przegrzania powierzchni, tak zwane hotspoty. W praktyce po serii mocnych hamowań tarcza potrafi „złapać” miejsca o innym współczynniku tarcia i później już przy delikatnym hamowaniu pojawiają się pulsacje na pedale.
Objawy zużycia są dość charakterystyczne: bicie i drgania na kierownicy, falowanie pedału, hałas przy lekkim hamowaniu, ściąganie auta na jedną stronę. Zdarzają się też pęknięcia, zwłaszcza przy dużych obciążeniach cieplnych i gdy tarcza ma osłabienia konstrukcyjne. Czasem to nie jest subtelne. Kierownica potrafi wyraźnie „tańczyć” już przy 100–120 km/h podczas hamowania.
Ubytek grubości i zużycie powierzchni ciernej to normalny efekt pracy z klockiem. Granicą jest minimalna grubość robocza oznaczana na tarczy jako MIN TH. Po jej przekroczeniu rośnie ryzyko przegrzewania, pęknięć i problemów z utrzymaniem stabilnego docisku.
Degradację przyspiesza masa auta, częsta jazda w korkach, ale też długie zjazdy w górach czy holowanie. Swoje robią warunki zewnętrzne: woda, sól, błoto i postojowa korozja. Po kilku dniach postoju zimą na tarczy potrafi pojawić się wyraźny nalot, a pierwsze hamowania są szorstkie i głośniejsze.
Podział tarcz hamulcowych według konstrukcji i geometrii roboczej
Najprostsze są tarcze pełne, nazywane też litymi. Mają jedną masę roboczą bez kanałów chłodzących, dlatego gorzej radzą sobie z odprowadzaniem ciepła. Spotyka się je często na tylnej osi w autach o mniejszej masie i mocy, gdzie obciążenie hamulców jest mniejsze.

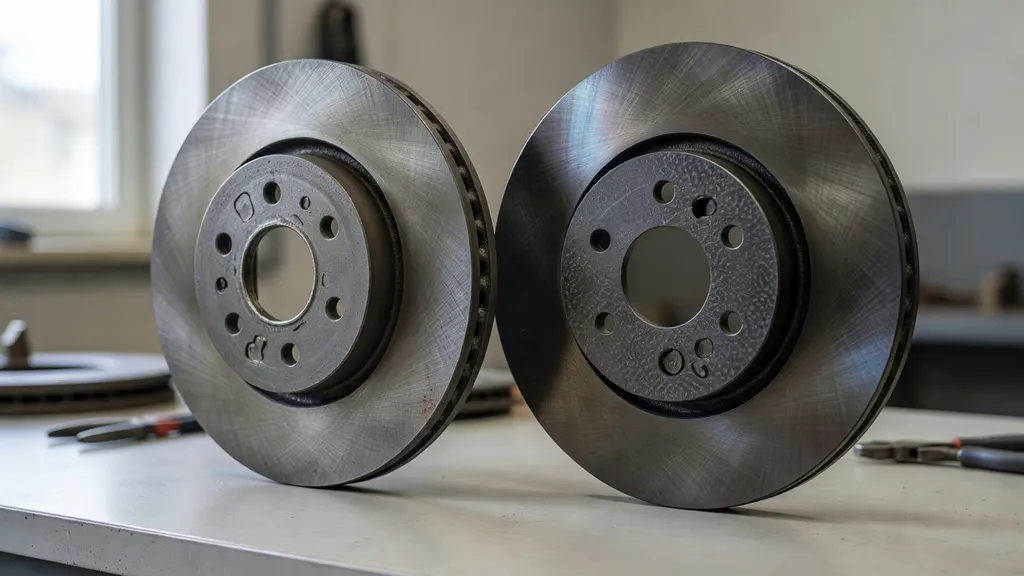

Tarcze wentylowane składają się z dwóch powierzchni ciernych połączonych żebrami, które tworzą kanały dla przepływu powietrza. Taka konstrukcja zwiększa pojemność cieplną i poprawia chłodzenie, więc trudniej je przegrzać w powtarzalnych hamowaniach. Różnice bywają też w geometrii żeber: proste, kierunkowe, o różnej gęstości. To wpływa na sztywność i pracę w temperaturze, choć w codziennym aucie kluczowa jest zgodność z fabryczną specyfikacją.

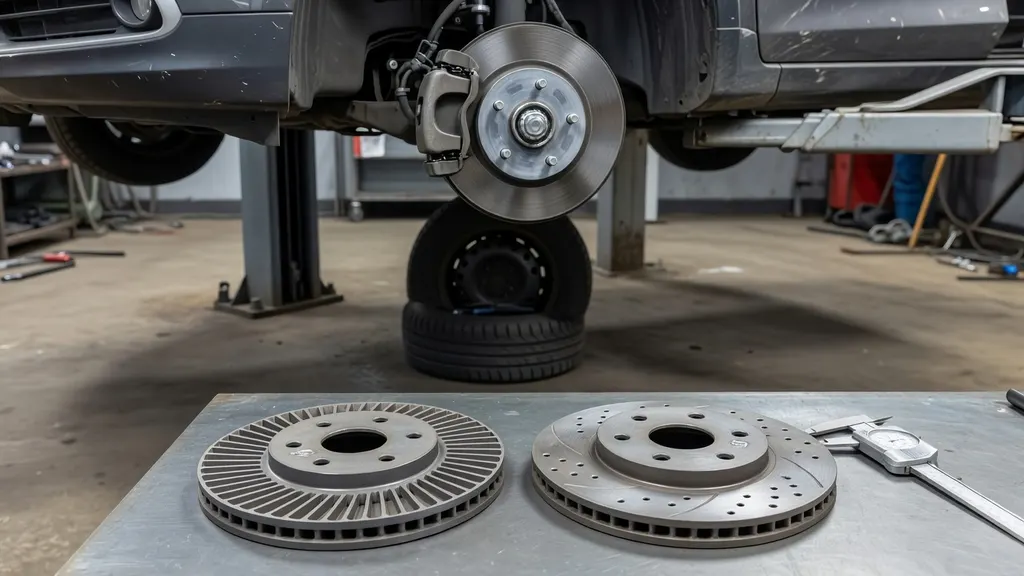

W tarczach „sportowych” częściej spotyka się nacięcia i nawiercenia, które mają poprawiać czyszczenie powierzchni, odprowadzanie wody i pyłu oraz reakcję przy pierwszym dociśnięciu klocka. Działa to, ale kosztem komfortu i trwałości, szczególnie klocków. I bywa głośniej.
Tarcze nacinane
Rowki na powierzchni tarczy pomagają usuwać pył i cienką warstwę wody, a przy wysokich temperaturach mogą ograniczać efekt „zeszklenia” klocka. Często poprawiają początkowy „bite”, zwłaszcza gdy hamulce są gorące. W deszczu reakcja bywa bardziej przewidywalna, bo klockowi łatwiej przebić film wodny.
Kompromisy są czytelne: klocki zużywają się szybciej, rośnie ryzyko drobnych wibracji i słychać charakterystyczny szum przy hamowaniu. Z codziennej praktyki: przy delikatnym toczeniu w korku nacinane tarcze potrafią wydawać dźwięk, który kierowcy mylą z łożyskiem albo oponą.
Tarcze nawiercane (perforowane)
Otwory mają zwiększać powierzchnię oddawania ciepła i ułatwiać odprowadzanie gazów oraz wody. W mokrych warunkach potrafi to dać stabilniejszą reakcję przy pierwszych hamowaniach, szczególnie po przejechaniu przez kałużę.
Jest też druga strona. Nawiercenia to koncentratory naprężeń i przy przeciążeniach cieplnych łatwiej o mikropęknięcia, które z czasem potrafią się wydłużać. Widać to niekiedy po dynamicznej jeździe: pęknięcia startują od otworów i idą promieniowo, a tarcza zaczyna hałasować i szybciej się zużywa.
Tarcze łączone (nacinane i nawiercane)
Połączenie rowków i otworów ma sens tam, gdzie hamulce realnie pracują w wyższych temperaturach i ważna jest odporność na spadek tarcia przy kolejnych hamowaniach. W zwykłej eksploatacji częściej kończy się to większym hałasem i krótszym życiem klocków niż poprawą bezpieczeństwa. Na ulicy różnica bywa niewielka.
Materiały tarcz i ich właściwości eksploatacyjne
Rynkowym standardem pozostaje żeliwo. Dobrze tłumi drgania, ma korzystne właściwości cierne i radzi sobie z temperaturą w typowych zastosowaniach drogowych. Minusem jest korozja, szczególnie na niepracujących fragmentach i po postoju w wilgoci.
Stalowe tarcze spotyka się rzadziej w klasycznych samochodach osobowych, częściej w specyficznych rozwiązaniach lub w pojazdach, gdzie liczą się inne priorytety konstrukcyjne. W porównaniu z żeliwem trudniej uzyskać ten sam komfort akustyczny i stabilność tarcia w szerokim zakresie temperatur, dlatego żeliwo wciąż dominuje w seryjnych układach.
Wersje z żeliwa wysokowęglowego oraz z domieszkami stopowymi są stosowane po to, by poprawić stabilność termiczną i ograniczyć podatność na odkształcenia. W praktyce takie tarcze lepiej znoszą powtarzalne mocne hamowania w cięższych autach i rzadziej wracają z reklamacją z powodu drgań po krótkim przebiegu. To nie jest cudowny materiał, ale różnica bywa odczuwalna.
Tarcze węglowo-ceramiczne to inna liga: bardzo wysoka odporność na temperaturę, mniejsza masa nieresorowana i długi przebieg w specyficznych warunkach. Koszt jest wysoki, a wymagania co do klocków i obsługi większe. W codziennym ruchu część aut z takimi tarczami nie osiąga zakresu temperatur, w którym układ działa optymalnie, więc użytkownik dostaje inne odczucia z pedału niż w klasycznych hamulcach.
W komunikacji handlowej często pojawia się słowo „ceramiczne”, które miesza dwa tematy: tarcze węglowo-ceramiczne i klocki ceramiczne. Klocek ceramiczny nie oznacza tarczy ceramicznej. To oddzielne technologie, z innymi celami i konsekwencjami dla pylenia, hałasu oraz temperatur pracy.
Kluczowe parametry techniczne tarcz hamulcowych w doborze do pojazdu
Podstawą są średnica i grubość nominalna, a także minimalna grubość robocza MIN TH. To nie jest detal z katalogu, tylko realna granica bezpieczeństwa i odporności na przegrzanie. Tarcza cieńsza niż dopuszczalna szybciej łapie temperaturę i łatwiej traci stabilność.
Równie ważny jest typ: pełna albo wentylowana, zgodnie z fabryczną konfiguracją osi. W praktyce pomyłki zdarzają się częściej na tylnej osi, gdzie w jednej wersji silnikowej producent montował tarczę litą, a w innej wentylowaną. Różnice w grubości i wysokości potrafią uniemożliwić poprawny montaż w zacisku.
Wysokość tarczy, nazywana też offsetem lub hat height, decyduje o tym, gdzie w przestrzeni pracuje powierzchnia cierna. Tu nie ma tolerancji „na oko”. Zbyt mała lub zbyt duża wysokość potrafi ustawić tarczę nieosiowo względem zacisku, a wtedy klocek pracuje częściowo i zużywa się krzywo. Czasem problem wychodzi dopiero po założeniu felgi, bo robi się ciasno.
Rozstaw i liczba otworów montażowych oraz średnica otworu centralnego muszą pasować do piasty. Otwór centralny odpowiada za centrowanie, a śruby tylko dociskają. Gdy tarcza nie siedzi idealnie na piaście przez rdzę albo zanieczyszczenia, bicie potrafi pojawić się mimo nowych części.
Znaczenie ma też wykończenie powierzchni. Powłoki antykorozyjne ograniczają rdzewienie piasty i „kapelusza” tarczy, a w niektórych wersjach również krawędzi. Nacięcia i nawiercenia zmieniają zachowanie w temperaturze, ale wymagają równej jakości wykonania. Dopuszczalne bicie boczne jest podawane w danych serwisowych i w dobrze złożonym układzie pozostaje niskie; gdy jest duże, wracają drgania.
Masa tarczy i jej pojemność cieplna to praktyczny wskaźnik odporności na przegrzewanie. Cięższa tarcza o tej samej średnicy potrafi przyjąć więcej energii zanim temperatura wystrzeli, co widać w autach jeżdżących z kompletem pasażerów i bagażem. To czuć. Hamulce trzymają formę dłużej.
Dopasowanie tarcz do warunków użytkowania i charakterystyki samochodu
W mieście dominują krótkie hamowania i długie postoje, więc tarcze dostają po korozji. Priorytetem jest komfort, równa praca i odporność na pisk przy niskich prędkościach. Z codziennej eksploatacji: auta używane głównie na krótkich odcinkach częściej wracają z problemem „bicia”, które zaczęło się po zimie, mimo że przebieg na tarczach nie był duży.
Na trasach i autostradach ważniejsza jest stabilność termiczna, bo hamowania są rzadsze, ale intensywniejsze i z wyższych prędkości. Wentylowane tarcze na przedniej osi to standard nie bez powodu, a wyższa jakość stopu i obróbki częściej przekłada się na spokojniejszą pracę po kilku mocnych wytraceniach prędkości.
Jazda dynamiczna podnosi temperaturę pracy i zwiększa ryzyko odkształceń. Tarcze nacinane czy nawiercane mają sens wtedy, gdy reszta układu jest w stanie wykorzystać ich cechy, a auto faktycznie pracuje w wyższych temperaturach. W ruchu miejskim taki zestaw bywa tylko głośniejszy i bardziej pylący, bez wyraźnej poprawy działania.
Masa pojazdu, moc, automat, holowanie i zjazdy w górach przekładają się na ilość energii, którą trzeba rozproszyć. W ciężkich SUV-ach i autach flotowych różnica między tarczą budżetową a solidną konstrukcją z lepszym materiałem potrafi wyjść w jednym sezonie. Nie trzeba toru, by to zauważyć.
Woda, sól i błoto przemawiają za sensownymi powłokami antykorozyjnymi i dobrą jakością wykończenia. Gdy auto często jeździ po mokrych drogach, szybciej korodują miejsca niepracujące, a to wpływa na wygląd, ale też na demontaż przy kolejnej wymianie.
Współpraca tarcz z klockami, zaciskami i płynem hamulcowym
Skuteczność hamowania wynika z pary tarcza–klocek. Ten sam zestaw tarcz może zachowywać się inaczej z różnymi mieszankami, szczególnie w temperaturze: jedne klocki trzymają tarcie stabilniej, inne mocniej pylą albo szybciej przegrzewają się w serii hamowań. W praktyce część problemów przypisywanych tarczom zaczyna się od niepasującego klocka.
Nie każda mieszanka klocka dobrze współpracuje z tarczą nacinaną czy nawiercaną. Agresywniejsze klocki potrafią przyspieszyć zużycie powierzchni i zwiększyć hałas, a z kolei tarcza z powłoką wymaga poprawnego ułożenia warstwy transferowej, inaczej pojawiają się nierówności tarcia. Zdarza się, że po montażu „wszystko nowe” hamuje gorzej przez pierwsze kilkadziesiąt kilometrów, a potem nagle stabilizuje się, gdy klocek zaczyna pracować pełną powierzchnią.
Hałas i wibracje to temat NVH: fazowanie klocków, blaszki przeciwdrganiowe, stan prowadnic zacisku i równy docisk tłoczka. Gdy zacisk ma zapieczone prowadnice, klocek pracuje pod kątem i tarcza dostaje nierówną temperaturę. Pojawiają się drgania, a później wrażenie „krzywej tarczy”, choć przyczyna siedzi w osprzęcie.
Stan zacisków, tłoczków i przewodów hamulcowych decyduje o tym, czy siła docisku jest równa. Przewód, który puchnie pod ciśnieniem, albo tłoczek cofający się z oporem potrafią przegrzać jedną stronę osi. Wtedy nawet dobre tarcze nie utrzymają równej pracy przez dłuższy czas.
Płyn hamulcowy też ma swój limit temperaturowy, a jego jakość wpływa na powtarzalność pedału. Gdy płyn dostaje temperaturę, a w układzie jest wilgoć, spada temperatura wrzenia i pedał robi się miękki. Hamulec traci pewność. To widać szczególnie przy długich zjazdach.
Jakość wykonania, zasady wymiany i eksploatacja po montażu
O jakości tarczy świadczy precyzja wymiarowa, równoległość powierzchni roboczych, wyważenie oraz niska tolerancja bicia. Liczy się też jakość stopu i obróbki cieplnej. Tarcza może wyglądać identycznie jak inna, a pracować zupełnie inaczej po kilku mocniejszych hamowaniach.
Producenci mają różne linie: standardowe do spokojnej eksploatacji, wyżej pozycjonowane do większych obciążeń termicznych, czasem wersje z powłokami lub inną geometrią wentylacji. Różnice nie sprowadzają się do koloru pudełka. W cięższych autach i przy jeździe autostradowej lepsza linia produktowa częściej przekłada się na stabilniejsze hamowanie bez drgań po krótkim przebiegu.
Tarcze wymienia się parami na osi. Montaż jednej nowej i jednej zużytej kończy się różnicą w skuteczności i łatwiej prowokuje ściąganie przy hamowaniu, a także nierówną pracę ABS. To prosta droga do reklamacji i kolejnej rozbiórki.
Przy montażu kluczowa jest czysta piasta, bez rdzy i nalotu. Nawet cienka warstwa brudu potrafi ustawić tarczę pod kątem i wprowadzić bicie. Moment dokręcania kół ma znaczenie, podobnie jak sposób dokręcania na krzyż. Z warsztatowej obserwacji: część przypadków „krzywych tarcz” zaczyna się po wymianie opon, gdy koło dokręcono nierówno kluczem udarowym.
Po montażu potrzebne jest ułożenie klocka do tarczy, czyli stabilne zbudowanie warstwy ciernej na powierzchni. Gdy od razu po wyjeździe robi się serię ostrych hamowań albo zatrzymuje auto z mocno rozgrzanymi hamulcami i trzyma pedał, na tarczy zostają nierówne ślady materiału klocka. Później wracają pulsacje i hałas.
Najczęstsze błędy eksploatacyjne to gwałtowne studzenie rozgrzanych hamulców wodą, postój z gorącymi tarczami po intensywnym hamowaniu oraz mieszanie zużytych klocków z nową tarczą. Te rzeczy niszczą powierzchnię pracy szybko. Potem zaczyna się walka z drganiami, których nie da się już „wyjeździć”.
